Tipe-tipe Saluran SPAL

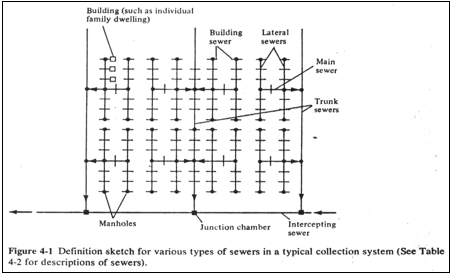

Menurut Metcalf dan Eddy, 1981, tipe-tipe saluran air buangan adalah sebagai berikut :

1. Saluran Rumah atau Gedung (Building Sewer).

Saluran ini terhubungkan ke sistem perpipaan air buangan di rumah atau gedung tersebut, dan digunakan untuk menyalurkan air buangan dari rumah atau gedung ke saluran lateral.

2. Saluran Lateral (Lateral Sewer).

Merupakan elemen pertama dari sistem penyaluran air buangan, biasanya terletak di jalan. Saluran ini digunakan untuk mengumpulkan air buangan dari satu atau lebih building sewer dan menyalurkannya ke saluran utama.

3. Saluran Utama (Main Sewer).

Merupakan saluran yang digunakan untuk menyalurkan air buangan dari saluran lateral ke saluran trunk atau ke saluran intersep.

4. Saluran Trunk (Trunk Sewer).

Merupakan saluran yang ukurannya lebih besar daripada saluran utama, digunakan untuk menyalurkan air buangan dari saluran utama ke saluran intersep yang besar.

5. Saluran Intersep.

Merupakan saluran yang paling besar dibanding empat saluran yang lainnya, dan digunakan untuk menangkap air buangan dari banyak saluran utama ataupun saluran trunk dan menyalurkannya ke unit pengolahan.
